ANTENTOP- 01- 2012, # 016

Pencil Tubes









RF Power Amplifier

Tube 1P24B as usual is used for RF Power Amplifier. The tube may produce RF- power up to 2.5- Wtt. Figure 5 shows a schematic of an RF Power Amplifier for frequencies up to 100- MHz. Figure 6 shows chart of the main characteristics Vs optimal (Roe) load for the RF Power Amplifier shown on the Figure 5.

Figure 7 shows schematic of an RF Power Amplifier for frequencies higher the 100- MHz. It is usual Push- Pull amplifier. Tubes used at the amplifier should be a matched pair. As usual tubes from one produced batch are the matched pair to each other.

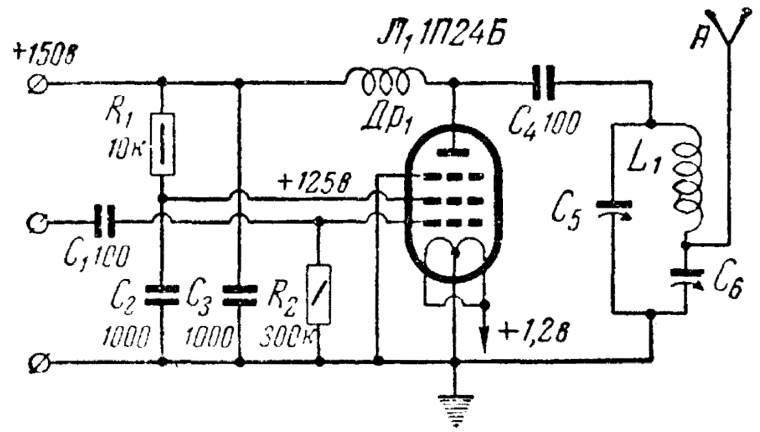

Figure 5 Schematic of RF Power Amplifier for Frequencies up to 100- MHz

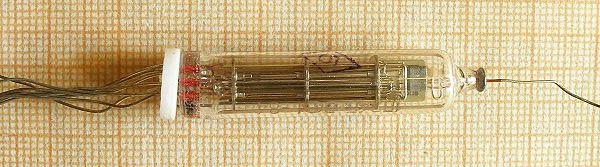

1P24B- Tube that usually is used to RF Power Amplifier

Credit Line: http://commons.wikimedia.org/wiki/File:1p24b_v_1984.jpg

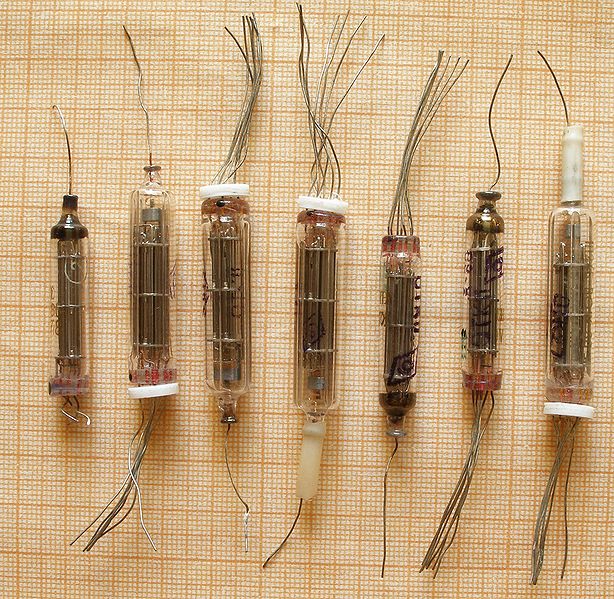

Pencil Tubes

Credit Line: http://commons.wikimedia.org/wiki/File:Stieniishu_lampas.jpg

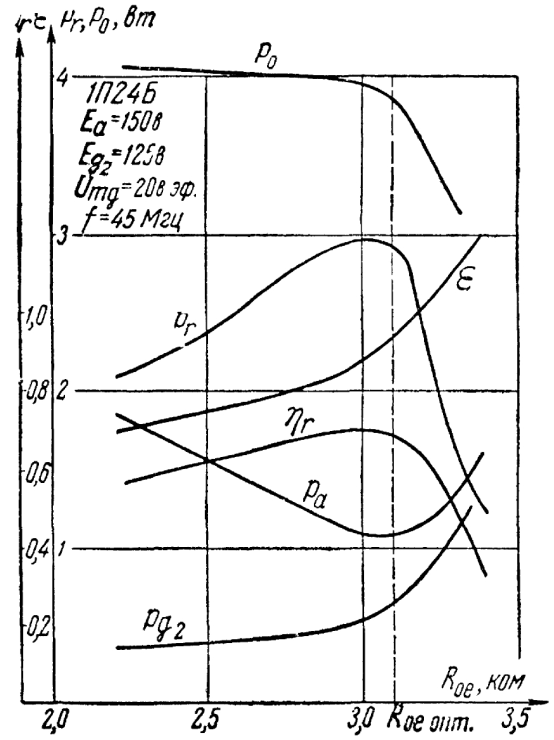

Figure 6 Chart of the Main Characteristics Vs optimal (Roe) load





www.antentop.org

Page- 91







89 90 91 92
